Ключевые элементы конструкции нории

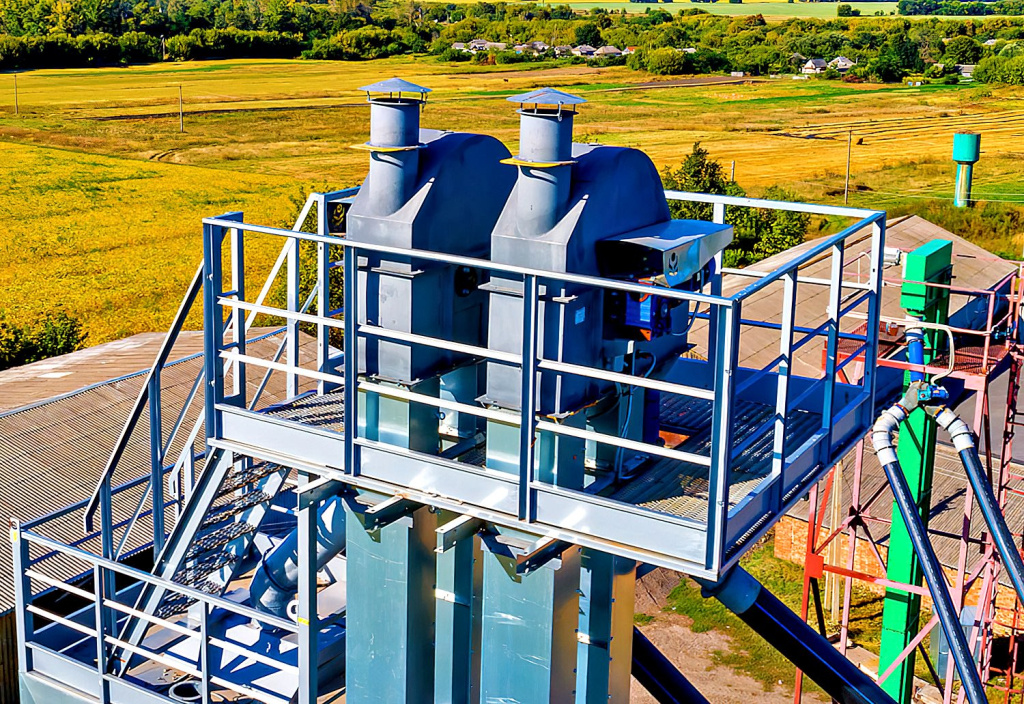

Головка нории. Верхняя часть конструкции с крышками разного размера, отвечающими за перемещение зерна после подъема. К головке прикреплены две шахты с находящимися внутри ковшами. По ним поток семян или зерна транспортируется в выпускное отверстие.
Башмак. Нижний элемент ковшового элеватора, контролирующий загрузку-выгрузку грузов. Продукция загружается по специальным отверстиям. Конструкция башмака: натяжной барабан для ленты, шток, шибер, крышка и люк. Башмак — своеобразная опорная основа для всего механизма вертикальной нории. Его изготавливают из 5-миллиметрового стального листа. Шибер в нории служит для очищения и разгрузки нижней части, а люк позволяет осуществлять контрольную ревизию и производить ремонт натяжного барабана.
Стальные трубы (шахты) — своеобразные отверстия, с находящимися в них ковшами с сыпучим грузом.
Привод. В конструкции головки нории находятся мотор, редуктор и клиноременная передача. Между барабанами приводного и натяжного типа проходит прочная лента устройства с ковшами, закрепленными болтами. По ним грузы передвигаются на верхнюю часть подъемника.
Норийные ковши. Элементы прочно зафиксированы на ленте с определенным интервалом. Форма емкости способствует обеспечению полной загрузки и выгрузки материалов. Ковш изготавливают из стали, пластика или полимерных материалов.
Ковшовый элеватор оснащен специальными датчиками, формирующими о скорости подачи, температурном режиме и сходе ленты.
Типы и виды норий
Разновидности ковшового элеватора:
-
Носитель ковша (тягового органа), который бывает цепным или ленточным.
-
Скоростные показатели движения ковша: тихоходный механизм со темпом менее 1 м/с и быстроходная конструкция со скоростью 1-4 м/с.
-
Интервала ковшового крепления. Ковши могут быть сомкнутыми и размещаться без интервально или расставленными на определенном расстоянии друг от друга.
Особенности работы механизма
Работа вертикального ковшового элеватора производится по схеме: включение привода, вращение приводного барабана и последующего движения ленточного механизма. Культура загружается в башмак, находящийся внизу, а затем наполненные ковши начинает движение вверх. В верхней зоне головки ковшовые емкости переворачиваются, сыпучие грузы перемещается в выпуск и пустой ковш транспортируется вверх дном в обратном направлении.
В конструкции предусмотрены датчики скорости, сбега ленты инспекционные и очистные люки, тормоз обратного хода в редукторе привода и взрыворазрядные отверстия. Эти элементы способствуют управлению подъемом зерна и обеспечивают безопасность нории.
Взрыворазрядные устройства на нори необходимы для: предотвращения роста давления и взрыва в шахте устройства, защиты конструкции от разрушения, отвода пылевой массы и газов, провоцирующих взрыв.
Преимущества вертикальной нории
Для каждого производства и отрасли необходим индивидуальный подбор нории, исходя из особенностей конструкции, технических характеристик и комплектации. Это способствует повышению продуктивности оборудования и стабильной работе предприятия. Преимущества в использовании:
-
простота и легкость в эксплуатации и обслуживании;
универсальность механизма и прочность деталей;
равномерная подача грузов;
минимальная вероятность порчи или повреждения продукции;
устойчивость к коррозийным процессам;
высокий уровень энергоэффективности;
оптимальное соотношение “цена-качество”;
возможность перемещать грузы на различную высоту;
компактность конструкции.
Заказчик и компания-изготовитель подбирают тип нории и производительность, исходя из потребностей элеватора.
