Машина ВРМ-70 (Аналог Petkus K527)

Особенности и принцип работы

Машина ВРМ-70 (аналог Петкус К527) – это воздушно-решетная машина для предварительной и первичной очистки зерновых и бобовых культур с двойной системой аспирации, которая обеспечивает производительность (товарном зерне) 40 т/ч.

Принцип работы

Описание и устройство

Машина ВРМ-70 (Аналог Petkus K527) состоит из:

Приемная камера и питающее устройство

• Приемный патрубок, d= 200мм под стандартный подводящий зернопровод.
• Имеет разборную конструкцию, что позволяет заменить любую изношенную деталь отдельно.

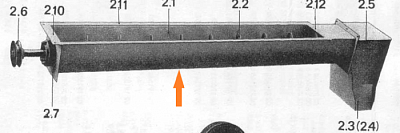

• Камера оснащена шнеком, который равномерно распределяет зерновой поток по всей ширине машины.
• Имеет впускной клапан, позволяющий выставить равномерный потока по всей ширине машины.
• Аспирационным каналом для очистки зерна воздушным потоком.

Верхний решетный стан

• Оснащен комплектом из 15 оцинкованных решет с круглыми отверстиями (стандартная комплектация).
• Имеет возможность изменения угла наклона.
• Очистку решет и равномерное распределение материала по длине сит обеспечивает скребковый транспортер.
• Скатный лист возвращает материал в зону делителя второго стана тем самым равномерно распределяя нагрузку по решетам.
• Для контроля процесса очистки решетная поверхность освещается взрывобезопасным диодным светильником.

Нижний решетный стан

• Содержит делитель для равномерной загрузки двух плоскостей решет нижнего стана.
• Оснащен комплектом из 20 оцинкованных решет с щелевидными отверстиями.
• Имеет возможность изменения угла наклона.
• Очистку решет обеспечивает щеточный механизм с возможностью регулировки хода щеток и поджима к решетам.
• Закрытая зона очистки не дает зерновкам выскакивать из стана.

Воздушная система с двумя воздушными каналами

• Машина оборудована двумя воздушными аспирационными каналами.
• Первый воздушный аспирационный канал расположен после приемного шнека и предназначен для очистки вороха от половы и пыли.
• Второй канал располагается на выходе из машины и может работать как дополнительная аспирация для удаления половы и пыли или же работать для удаления щуплых семян (с меньшей плотностью чем основные).
• Для контроля работы аспирационной системы в корпусе машины встроены смотровые окна.
• Для точной регулировки во втором канале имеется дроссельная заслонка, которая задает скорость потока воздуха.
• Объем воздушных потоков проходящих по каналам аспирации плавно регулируется с операторского места заслонками.

Система аспирации

• Мощная система аспирации оснащена двигателем 11 кВт.
• Болтовые соединения корпуса вентилятора.
• В комплект входят необходимые для подключения патрубки.
• Комплектуется двумя циклонами ЦОЛ-6.

Рама

• Корпус изготовлен из профильной трубы 60х60 и 120х60.
• Крыша машины собрана из отдельных частей, которые можно снимать для обслуживания питающего устройства и воздушного сепаратора, а также извлечения крупных кусков, попавших в питающее устройство.
• Защитно-декоративное обрамление агрегата изготовлено из листовой стали.
• Смотровые окна для контроля работы движущихся частей механизмов и распределения культуры по решетным станам.
